PCB继电器的注意事项

作者:admin    发布时间:2021-04-19 05:11:52     浏览次数 :1655


PCB继电器的注意事项

1、应用在沟通交流感性负载时,高暂态电压及浪涌电流释放于輸出端,因而将会造成 固态继电器通断或毁坏,一般 必须在輸出端连接具备特殊钳位电压的电压操纵元器件,如多线稳压二极管或氧化锌压敏电阻(MOV)。氧化锌压敏电阻强烈推荐取额定值电压的1.6-1.9倍。

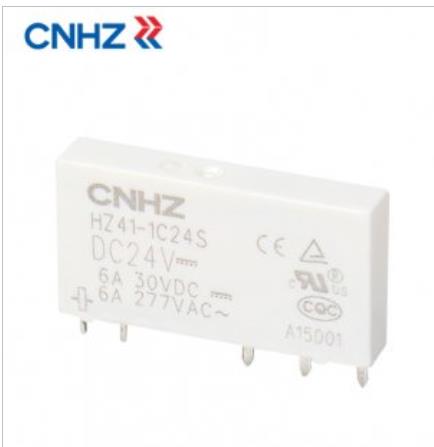

PCB继电器

2、针对直流电感性负载,如螺线管、电磁线圈、电磁阀门,务必选用续流电源电路抑止关闭时造成的自感电动势,一般 较简易的方法是与负载反向并联一个二级管,但此电源电路会危害感性负载如电磁继电器、交流接触器、电磁线圈、继电器等的释放出来時间,不错的路线是一个二极管和一个稳压二极管反向串连或一个二极管与一个电阻器串连后再与负载反向并联。

3、操纵之贴近最少负载电流量的较小电流量负载时,须在负载上并联一个虚似负载电阻器,以减少輸出端泄露电流在负载上造成较高的剩下电压。

4、pcb线路板焊PCB继电器在电焊焊接安裝时,电焊焊接溫度务必操纵在260摄氏下列,电焊焊接時间操纵在5s下列。

5、以便防止固态继电器的升温超出控制值,设计方案运用时要考虑到排热实际效果和安裝部位,当二只或多个固态继电器并列安裝时,应留出适度的间隔。
