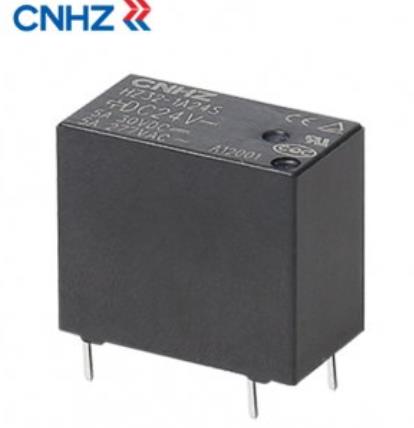

常见小型继电器有直流电式和交流式，其外观设计一样，其接触点一般为2组开与关2组常闭或四组开与关四组常闭，相匹配的电源插座也较为统一，但有时候包装印刷的号并不是很清晰，以便使大伙儿清楚的把握相匹配布线关联，避免错接。

常见问题：针对直流稳压电源工作方式的继电器应将14号接线端子接正级，13号接线端子接负级，那样发光二极管才可以亮，接反则没亮，自然接反了也比危害姿势实际效果。针对交流电工作方式的继电器则沒有旋光性之分，二极管一定亮。

5脚继电器接线

五个脚各自标明30（5脚），87（4脚），85，86，87a（2脚），30接火线零线（BATT常电），87或87a接大功率电器，30跟87a是连接的，85和86是一个电磁线圈的两边，85接地装置，86接电源开关。

4脚继电器接线

4个脚各自标明30，87，85，86.30和87是断掉的，85和86是一个电磁线圈的两边。30接火线零线（BATT常电），87接大功率电器，85接地装置，86接电源开关。给电磁线圈85，86脚供电系统，30和87脚便会接入。

3脚小型继电器接线

将30和85并成一根线，由于他们都接火线零线。
