三个小型继电器介绍，继电器是根据一种输入信号变化打开或关闭控制电路，实现自动控制和保护的自动电气装置。输入量可以是电流、电压等功率，也可以是非功率，例如温度、时间、压力、速度等，输出可能会改变触点的动作或电气参数。继电器仅介绍了目前电子产品中常用的小型电磁继电器、干式弹簧继电器和非接触固态继电器的基本结构和使用特性。

首先，电磁继电器电磁继电器的一般结构如图1所示。线圈通电后，芯由磁产生足够的电磁力，吸引电枢将移动触点从静态触点“5”上断开，并关闭到静态触点“4”。这称为继电器“动作”或“吸入”。线圈断电后，电磁力消失，电枢转动，移动触点也返回到继电器称为“释放”或“重置”的原始位置。

继电器符号通常显示为长框内部标记。

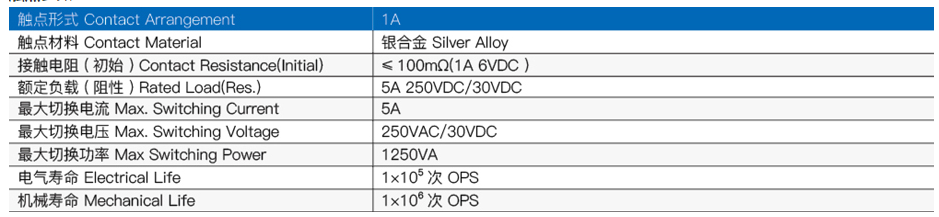

连接器有三种基本形式，所示。继电器的触点可以绘制在框符号旁边，也可以将每个触点绘制在自己的控制回路上。电子化方法比较直观，后者化方法对分析电路有利。但是，属于同一继电器的线圈和接点旁边必须显示机器的文字符号，并对接脚群组进行编号，以避免混淆。还要注意，继电器的触点状态应绘制为线圈未通电时的状态。电磁继电器的特性主要是额定工作电压或额定工作电流。线圈直流电阻；

吸入电流或吸入电压；发射电流或发射电压：接触负载等。一般来说，可以知道线圈的直流电阻，根据欧姆定律估计额定工作电压和额定工作电流。同样，吸入电流和吸入电压可以相互计算释放电流和释放电压。

吸入电流是指继电器能够产生吸入动作的最小电流，但在这种情况下，继电器吸入动作不太可靠。继电器的进气行为仅在线圈通过额定工作电流或加上额定工作电压时可靠。一般吸入电压约为额定工作电压的75%，因此，为了确保稳定的吸力，线圈必须加上额定工作电压或指定比额定工作电压稍高的值。但是要注意，工作电流或工作电压不能超过额定值的1.5倍，否则线圈容易着火。

如果通过线圈的电流减少到一定大小，继电器将从吸入状态转换到释放状态。发射电流是继电器能产生发射动作的最大电流，发射电流比吸收电流小得多。通常，吸收值的1/10到1/2，实际选择时，继电器的发射电流不应太小。否则，继电器断电后，如果电枢仍不能吸收，则继电器的触点将无法运行自动开关。电磁继电器命名应参考设计时考虑的时间表，考虑继电器体积大小、安装方法、大小、吸气释放时间、使用环境、绝缘强度、触点形式、触点寿命(次数)、触点是交流控制还是直流控制的要求。有关详细信息，请参阅中继指南和用户指南。电磁继电器是各种继电器中最常用的一种，接触电阻很小(小于1 )，运动时间长(大于毫秒)，接触寿命短(通常小于10次)，体积大。

第二，干簧继电器干簧继电器由单簧管(干舌弹簧开关)和永磁或励磁线圈组成，单簧管电路符号见。

就是将具有两个导电性和导电性的簧片平行密封在充满惰性气体的玻璃管中，构成开关元件。工作方式：将永久磁铁放在单簧管附近，或将线圈缠绕在单簧管外面，通过电流，两个簧片就在磁场的作用下磁化。接近双簧管的磁器不同，被吸引，使簧片互相接触，控制电路就会连接。如果卸下永磁体或切断进入线圈的电流，磁场就会消失，所以如果误报依靠自己的弹簧脱离接触，控制电路就会分离。单簧管的体积小，小，大，小只有米一大，大的和一根铅笔差不多。

干式弹簧继电器的激励线圈套在双簧管上，可以利用线圈内的磁场驱动双簧管。您也可以将单簧管放在单簧管旁边，利用线圈的外部磁场来驱动单簧管(可以将线圈中心放入核心以提高推力)。该继电器的特点如下：

(1)接点与大气隔离，管内充有惰性气体，防止外部有机蒸汽和触点的腐蚀，大大减少接触点火花引起的接触点氧化或碳化。

(2)引线轻、短、固有频率高，触点通过动作时间一般只有1 ~ 3毫秒，比普通电磁继电器快3 ~ 10倍。

(3)小巧轻便。

(4)缺点是开关容量小，触点电阻大，容易发生抖动。除了与线圈一起构成干式弹簧继电器外，利能与永久磁铁一起使用，永久磁铁可以从这里未详细说明的任何方向接近。

第三，在20世纪70年代早期，固态继电器固态继电器(SSR)是与电子设备、干式弹簧继电器相比的固态电子部件的非接触开关，分为两种类型：小、开关速度、无接触、长寿命、振动、无噪音、良好的防潮方式、交流和直流。AC  SSR分为0和非0两种，目前使用最多。Dc  SSR根据输出量分为两端和三段式，使用了很多两端型。简要分析一下由五部分组成的交流SSR的工作原理：光电耦合输入、触发电路、零交叉控制电路、吸收电路和使用双向晶闸管作为开关设备的输出电路。

零交叉控制电路主要由R5等组成，在输入信号和开关设备的两端，交流电压超过0，触发电路触发开关设备引线。如果在电流为零的情况下切断，则切断瞬间的峰值和干扰最小化，从而减少对电网的污染。具体工作原理比较简单，读者可以自己分析。电路中常用的符号表示主参数被分割为输入和输出参数，在使用时可以确认相关数据。此处仅说明使用时需要注意的事项。

(1)交流SSR的工作频率波形要求是正弦波。

(2)对于直流SSR，感应负载，在负载的两端并行安装二极管，二极管上的电流必须等于工作电流，耐压必须至少是工作电压的4倍。

(3)对于交流类型SSR，某些制造商在SSR中制造了RC吸收电路。需要将压敏电阻添加到较重的感应负载时，压敏电阻的公称工作电压值通常可以选择为SSR额定工作电压的1.5到2倍。

(4)如果额定操作电流高，则需要在SSR中安装散热器。

(5)使用中的SSR系列负载不允许短路。
