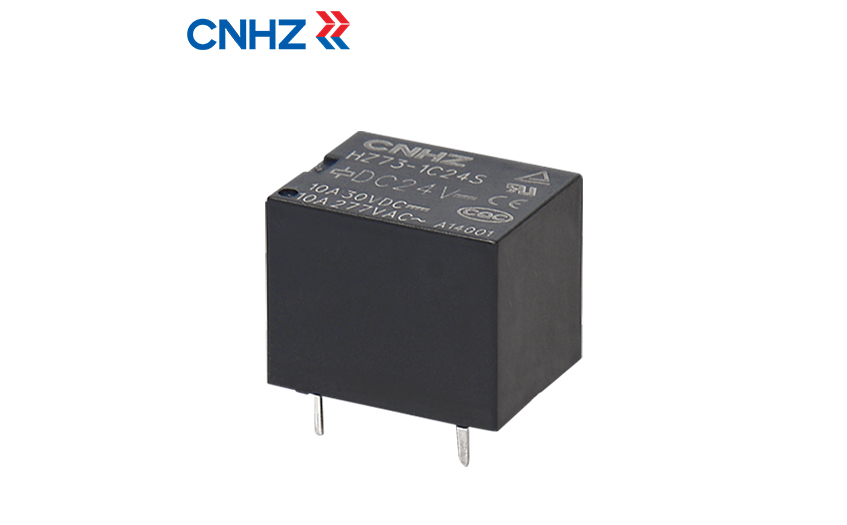

       PCB继电器是一种微型电子控制设备，其中电路板使电路mini、可视化，对固定电路的批量生产和电器布局的优化起到重要作用。PCB继电器有控制系统(也叫输入回路)和被控系统(也叫输出回路)，应该用在自动控制电路中。它实际上是一个“自动开关”,使用较小的电流来控制较大的电流。所以起到自动调理，安全维护、转换电路等作用。

       广泛应用于石油化工仪器设备、食品包装机械、塑料机械、健身器材、娱乐设备等自动控制领域，可控制小电机、白炽灯、指示灯、小功率电源、智能仪器和各种电磁阀，也可作为大功率电磁接触器的驱动级。

       特征：

       1.切换点数的能力强

       2.带有一组常开触点和一组转换触点

       3.触点和线圈之间的高耐受电压

       4.有通信电压输入

       5.它可以配备发光二极管

       应用中的注意事项

       1、用于与理性负载通信，输出端施加高瞬态电压和浪涌电流，使得固态PCB继电器导通或损坏。通常，需要在输出端连接具有特定箝位电压的电压控制设备，如双线齐纳二极管或变阻器(MOV)。变阻器建议为额定电压的1.6-1.9倍。

       2、对于DC理性负载，如电磁线圈、电磁铁、电磁阀，需要选择续流电路来抑制其关断时产生的反电动势。一般简单的方法是在负载上反向并联一个二极管，但是这个电路会影响理性负载的开启时间，比如电磁PCB继电器、接触器、电磁铁、电磁阀。更好的电路是反向串联的二极管和齐纳二极管，或者二极管和电阻。

       3、当负载由、以接近最小负载电流的小电流工作时，必须在负载上并联一个虚拟负载电阻，以降低输出端的漏电流，并在负载上产生更高的残余电压。

       4、带焊接式器件的、 PCB继电器在焊接器件时需要控制焊接温度在260以下，焊接时间在5s以下。

       5、为避免固态PCB继电器温升超过允许值，在规划和应用时应考虑散热效果和器件朝向，并列安装两个或两个以上固态PCB继电器时，应预留适当的间距。
