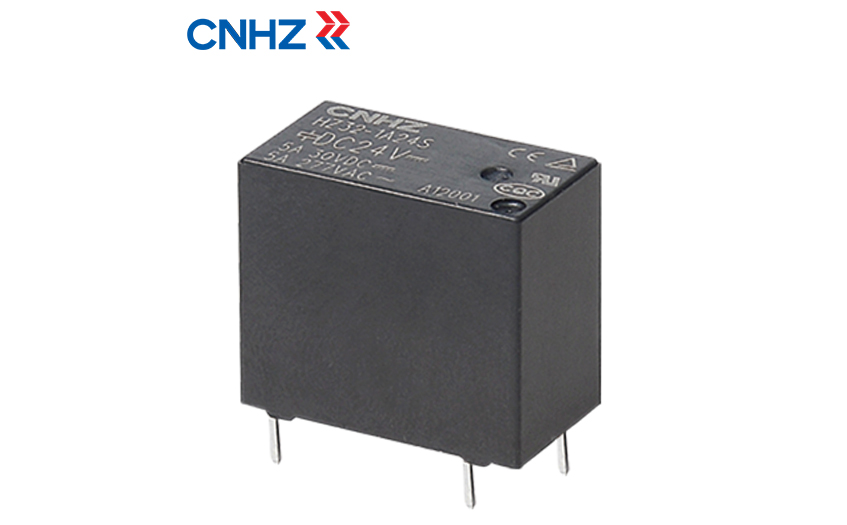

        在正确使用焊板子继电器时，以下三个要素非常重要。

        1.焊板子继电器的额定工作电压。

        焊板子继电器的技术参数额定电压。用继电器应看下电路(即继电器线圈所在的电路)的工作电压，这工作电压应等于其电路的工作电压。通常继电器额定工作电压下的工作电压为0.86。注意工作电路的工件电压不得超过继电器的额定工作电压，否则继电器线圈容易烧坏。

        另外，集成电路如NE555电路，可让驱动继电器运行；但有些如COMS电路需要一级晶体管放大电路来驱动继电器，因此需要考虑晶体管的输出电流要大于继电器的额定工作电流。

        2.接触载荷。

        接触载荷是指接触的承载能力。在开关过程中，继电器的触点可以承受一定的电压和电流。因此，在使用继电器时，应考虑触点施加的电压和流经触点的电流不能超过触点的负载能力。比如一个继电器的触点负载为28V(DC)10A，说明继电器的触点只能工作在DC电压为28V的电路上，而触点电流为10A。如果超过28V或10A，会影响继电器的正常使用，甚至烧坏触点。

        3.焊板子继电器线圈的电源。

        指继电器线圈用直流(DC)还是交流(交流)。在制作电子产品时使用电子线，电子线一般由DC电源供电，因此用线圈为DC电压的继电器。

        首先，了解与二极管反向并联的小型断路器线圈的作用。当控制回路要求继电器断开时，断路器线圈通电时，线圈两端会产生自感反电动势。根据法拉第电磁感应定律，当载流线圈中的磁通量发生变化时，线圈内部就会产生这种电动势。因为当DC电路总是在路径中时，线圈中的电流不变，所以磁通量不变。当我们断开线圈电源时，线圈中的电流由有变为无，磁通量也随之变化，从而在线圈中产生感应电动势，与电源叠加形成双电压。

        继电器线圈上方反向并联一个二极管，也就是在线圈断电的瞬间，可以吸收反电动势。这取决于你的驱动电路是否正确。如果控制电路的驱动电路由继电器的触点控制，可以直接更换。如果驱动电路是晶体管，则需要使用带二极管的焊接板继电器。如果驱动电路的晶体管耐压低，就会被反电动势击穿。比如在设计中考虑两个方面，一是提高驱动管的抗压强度，二是使驱动管和线圈反平行。必须注意二极管的极性，负极根据线圈的正电压，正极根据线圈的负电压。
