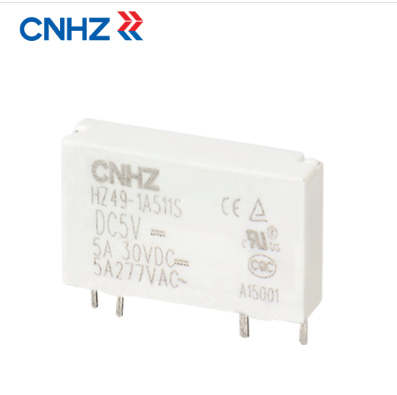

         在PCB继电器的许多实际应用中，在许多情况下，由于负载侧的绝缘损坏，往往会发生电路短路，从而导致印刷电路板继电器的损坏。这是大多数电气工程师在规划时需要考虑的问题，也是经常遇到的问题。

         (1)过流维护

         PCB继电器以半导体开关设备为功率输出元件，对温度变化敏感。过电流会使半导体芯片过热，导致质量下降，寿命下降，甚至永久性损坏。印刷电路板继电器虽然可以接受瞬间超过额定电流10倍的浪涌电流，但超过这个值很容易造成永久性损坏。所以过流的维护很重要，过流的维护方法有很多，关键是要快速反映。对于以可控硅为输出设备的通信PCB继电器，由于可控硅需要过零电流才能关断，一般维护电路对于10Ms(50Hz)内超过SSR浪涌电流接受值的浪涌电流和短路电流无效，因此应考虑采用半导体设备专用快速熔断器。保险丝的额定熔断电流不得超过固态继电器的额定电流值。市面上有很多种快速熔断器，但是质量相差很大，选择的时候请注意。

         (2)过电压的维护

         当负载为理性负载或容性负载时，很可能会出现大于PCB继电器所能接受的瞬态电压(阻断电压)和电压上升率(dv/dt)。维护措施不当或反应不灵敏，不仅会导致PCB继电器失控，严重时还会烧坏PCB继电器或设备。因此，需要保持过压。应用是增加瞬态抑制(RC吸收)电路和电压钳位电路(双向齐纳二极管、变阻器)。在规划我们的产品时，大部分产品都加入了RC吸收电路或变阻器，可以达到一定的维护效果。建议用户在使用时，根据负载和环境条件的相关参数，仔细计算和测试RC电路的选择。如果不能满足，应并联一个RC回路和一个压敏维护电路。正常情况下，RC吸收电路可以有效抑制应用于PCB继电器的瞬态电压和电压指数上升率(dv/dt)，变阻器维护电路可以吸收宽脉冲过电压。应检查并验证钢筋混凝土吸收回路的钢筋混凝土值。经验选择(仅供参考)是电阻27-150欧姆、，功率2-5瓦，电容0.01-1uf、，耐压250-500VAC。(示例：电阻=51欧姆/2W，电容=0.2F/500伏交流电压)测试后应确认准确值。注意不要振动。压敏电阻的选择也应通过仔细的核算和验证。一般情况下(仅供参考)，标称470-680伏、 12-16用于220伏交流电电路，标称780-1000伏、 12-16用于380伏交流电电路。

         (3)过热维护

         如果PCB继电器过热，就会失控，永久性损坏。建议安装过热维护措施。通常的做法是保证PCB继电器底板温度不超过75-80。一般的温度维持电路都能达到目的。在靠近SSR底板的散热器上安装温控开关更经济，当温度上升到限定温度时，阻断SSR输入信号。

         PCB继电器工作时，其内部芯片上有一定的功率损耗，主要由PCB继电器输出压降和负载电流的乘积决定，由发热消耗。所以散热直接影响到PCB继电器运行的可靠性，优秀的热规划可以防止散热不好造成的故障和损坏。

         一般来说，负载电流小于5A的PCB继电器可以通过空气对流散热。要求两个PCB继电器之间的距离大于、中一个PCB继电器的宽度，对流环境优良。电流大于10A的PCB继电器应配备散热器。负载电流大于40A的PCB继电器，根据规划尺寸，必要时应采用风冷或水冷。
