         自由旋转是感应元件释放磁能的基本形式之一。简单来说，续流就是保持电感的电流，而不是突然变为零。

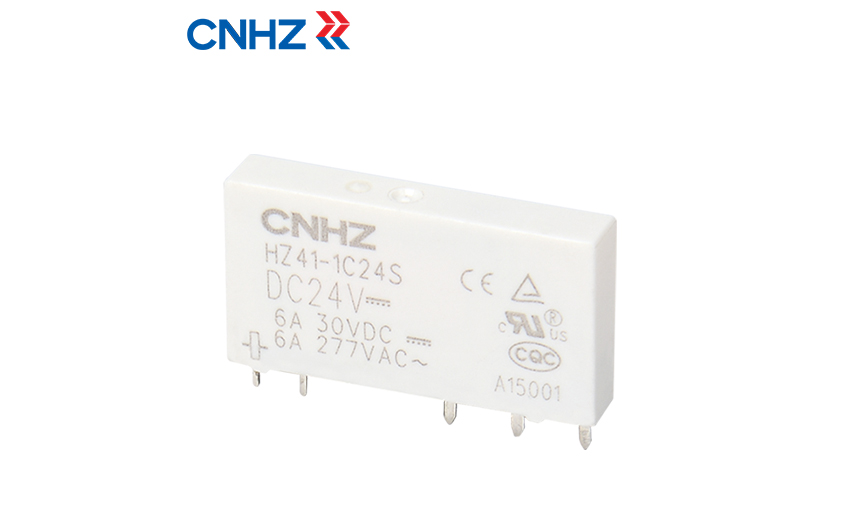

         例如，在小型继电器线圈两端反向连接的二极管或在单向晶闸管两端反向连接的二极管也是二极管应该反向连接的原因。

         因为小型继电器的线圈是一个大电感，它可以磁场来储存电能，所以它在拉入时储存很多的磁场。当控制小型继电器的三极管由开变为关时，线圈断电，但线圈中有磁场。这时会产生反电动势，1000V以上的电压容易击穿，推动三极管或其他电路元件。此时由于二极管与反电动势同向连接，反电动势会以电流的形式通过续流二极管被中和，从而保护其他电路元件。所以一般是开关速度比较快的二极管。像晶闸管电路一样，晶闸管通常用作接触开关。如果控制大电感负载，产生高压反电动势的原理与继电器电路相同。也用于消磁继电器的线圈。

         如果不加这个二极管，继电器线圈会发生一个感应电压，当电源接通或断开时，感应电压为上负下正(这个感应电压比电源电压高几倍)。该感应电压将与电源电压叠加，然后施加到三极管的c-e极。如果此时管的耐受电压不够高，管可能会击穿。加入这个保护二极管后，线圈产生的感应电压会被二极管箝位在0.7V左右。这样，只有一个电源电压和0.7V电压叠加施加到三极管的c-e端，从而保护三极管不被感应电压击穿。

         当小型继电器断开时(相当于电感断开)，会产生感应电动势。并联的二极管会在这个电动势的作用下，沿着电感和二极管形成的回路继续给电感(线圈)供电。所以，会有时间延迟。(断电时产生的感应电动势往往高于电源提供的电压)

         而二极管的意义就是保护继电器的线圈不被断开时产生的高电压损坏。(绝缘击穿，线路间短路)。

         一般来说，小型继电器有一定的滞后性。通常以毫秒或十毫秒为单位，虽然加二极管后的延迟通常可以忽略不计。
