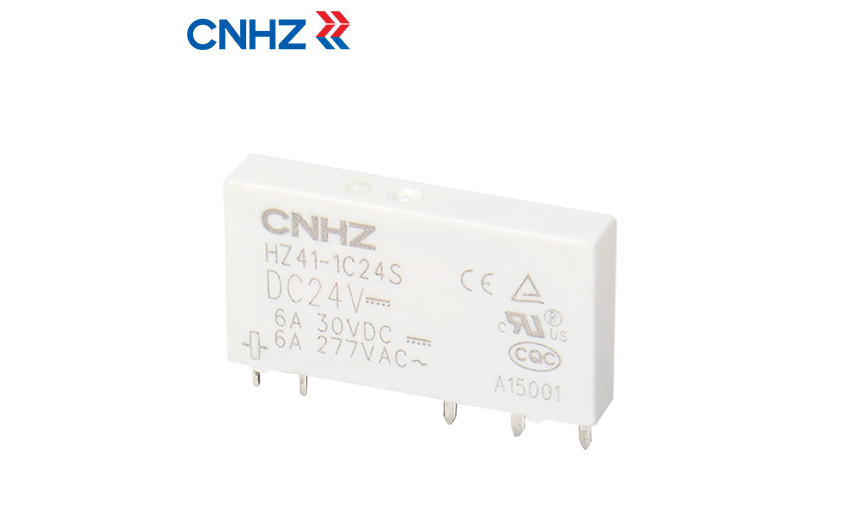

         小型继电器是一种利用DC电流共同供电的小型电子控制装置。它有一个控制系统(也叫输入回路)和一个被控系统(也叫输出回路)，通常用在自动控制电路中。相当于“自动开关”，起到自动调节、安全保护、转换电路等作用。

         1、线圈DC电阻是指用万用表测量的线圈电阻值。

         2、额定工作电压或额定工作电流，指继电器正常工作时线圈的电压或电流值。有时，手册中只给出额定工作电压或额定工作电流。此时可以计算出欧姆定律给出的额定电流或电压：I=U/R，U=IxR，R为继电器线圈的DC电阻。

         3、吸合电压或电流，指继电器产生吸合时的最小电压或电流。如果只有吸合电压施加到继电器的线圈上，此时的吸合是不可靠的。一般吸合电压约为额定工作电压的75%。

         4、 Release  voltage或Release  current指继电器两端电压降至一定值时，继电器从吸合状态转为释放状态时的电压值。释放电压远小于吸合电压，一般约为吸合电压的1/4。

         5、触点负载是指继电器触点在切换时能够承受的电压和电流值。

         小型继电器参数的测量方法如下：

         1)测量线圈电阻用万用表欧姆档测量继电器线圈两端的DC电阻，即线圈电阻。

         2)确定吸合电压和释放电压，选择0 ~ 30V稳压电源，如图2所示连接。

         将稳压电源的电压从低调节到高。当你刚刚听到继电器的动铁芯(电枢)卡入时，记下电压表指示的电压值，即继电器的吸合电压。然后反方向调低稳压电源的电压。当再次听到“咔嗒”声时，记下电压表指示的电压值，即继电器的释放电压。测得的吸合电压乘以1.3 ~ 1.5，即为继电器的额定工作电压。
