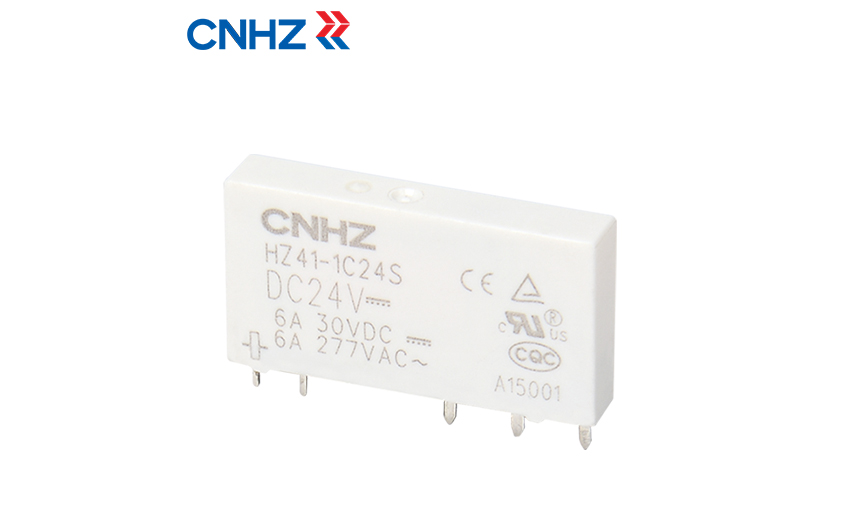

特性

■超薄型(宽仅5mm)

■6A触点切换能力

■线圈与触点间介质电压4kV

■线圈与触点间抗浪涌电压6kV

■满足VDE0700/0631加强绝缘要求

■高灵敏度，功耗约为0.17W

■配有插座可供选择

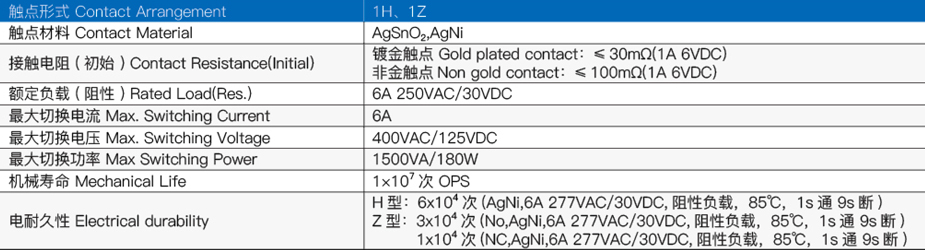

触点参数

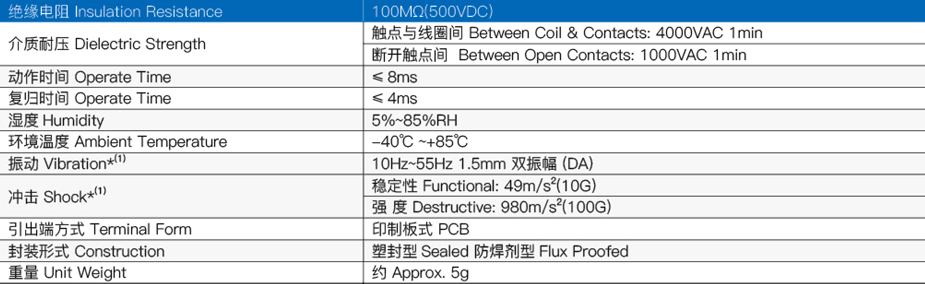

性能参数

备注:

(1)*指不带插座且非长度方向的性能指标;

(2)上述值均为初始值;

(3)线圈温升详见性能曲线图;

(4)对于转换型产品，安装时请避免使用最小面或面向下;

(5)UL绝缘等级:A级

线圈参数

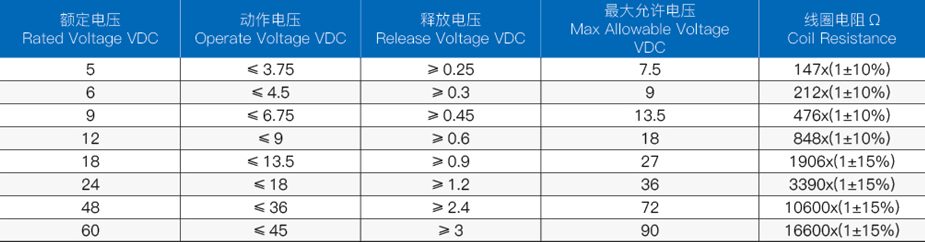

线圈规格表

备注

(1)上述值为初始值;

(2)最大电压是指继电器线圈在短时间内能够承受的最大电压值;

(3)对于额定电压≥48V的产品，为保护线圈不收损伤，在测试及应用中，必须有抑制线圈产生过电压的措施(如:在线圈并联二极管等);

(4)如需动作电压≤70%额定电压，可特殊定制。

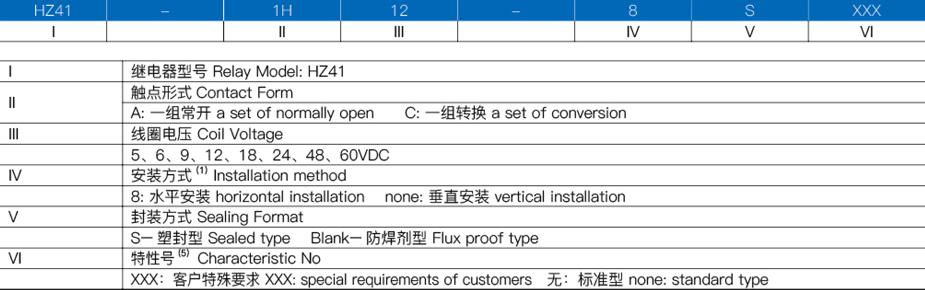

订货标记示例

备注

(1)当使用水平安装产品时，推荐采用防焊剂型规格;

(2)在洁净环境(不含H₂S、SO₂、粉尘等污染物)下使用时，推荐使用防焊剂型产品，在污染环境(含一定量的H₂S、SO₂、NO₂、粉尘等污染物)下使用时，建议选用塑封型产品，并请在实际使用中进行确认;

3)当继电器装入PCB版焊接后，如需进行整体清洗或表面处理，请与我司联系，以便商定合适的焊接条件、合适的产品规格。

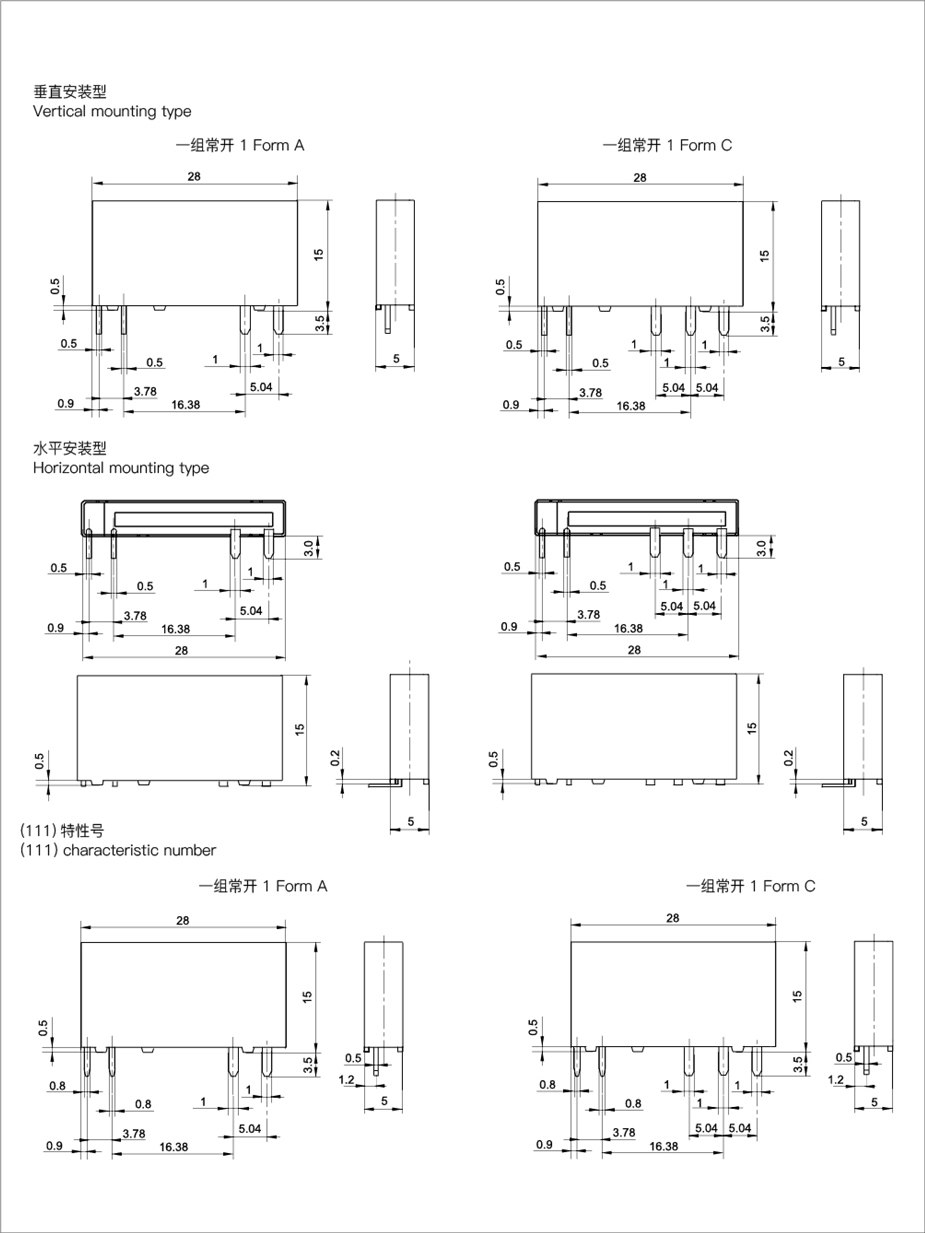

外形尺寸图

备注:

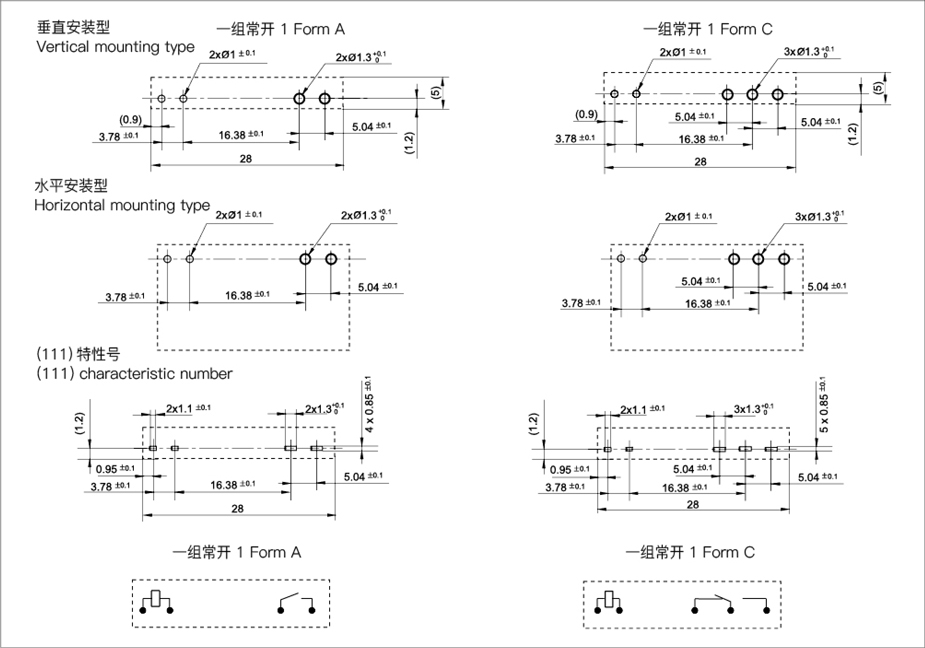

(1)产品外形图的引脚标注尺寸为沾锡前尺寸(沾锡后会变大)，安装孔尺寸为推荐的PCB板孔的设计尺寸，具体PCB板孔设计尺寸可根据产品实物进行测绘、调整;

(2)产品部分外形尺寸未注尺寸公差,当外形尺寸≤1mm,公差为±0.2mm;当外形尺寸在(1-5)mm之间时,公差为±0.3mm;当外形尺寸>5mm,公差为±0.4mm

(3)安装刊尺寸中未注尺寸公差为±0.1mm;

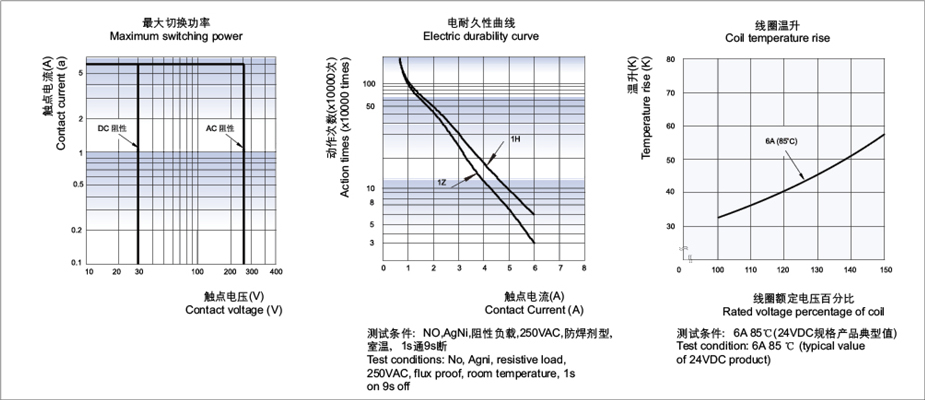

性能曲线图
