特性

■30A触点切换能力

■F级线圈绝缘等级

■塑封型和防焊剂型可供选择

■印制板式引出端,触点快连接引出端

■外形尺寸32x27.1x28.3mm

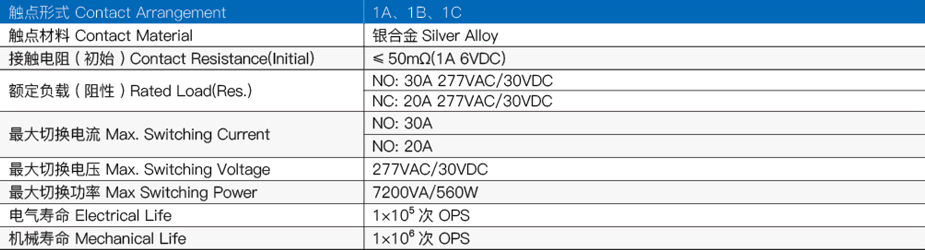

触点参数

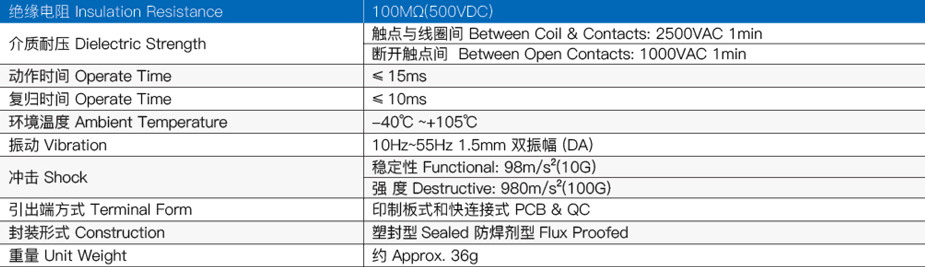

性能参数

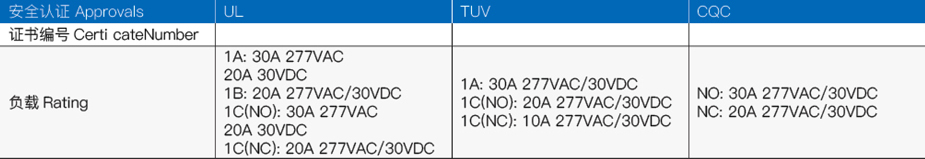

安全认证

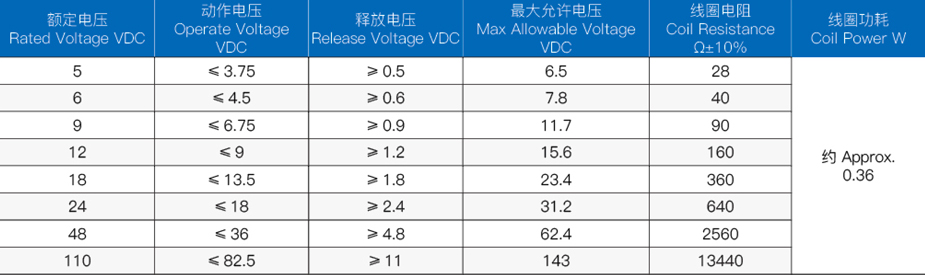

线圈规格表

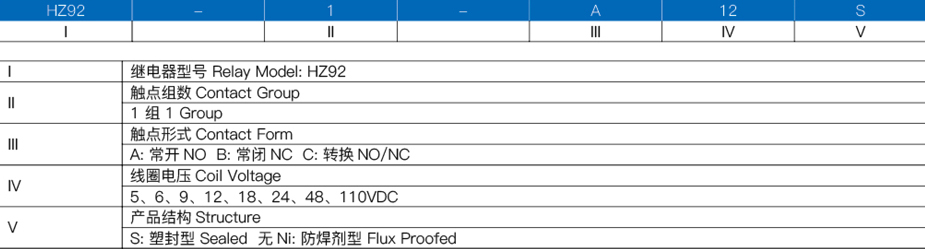

订货标记示例

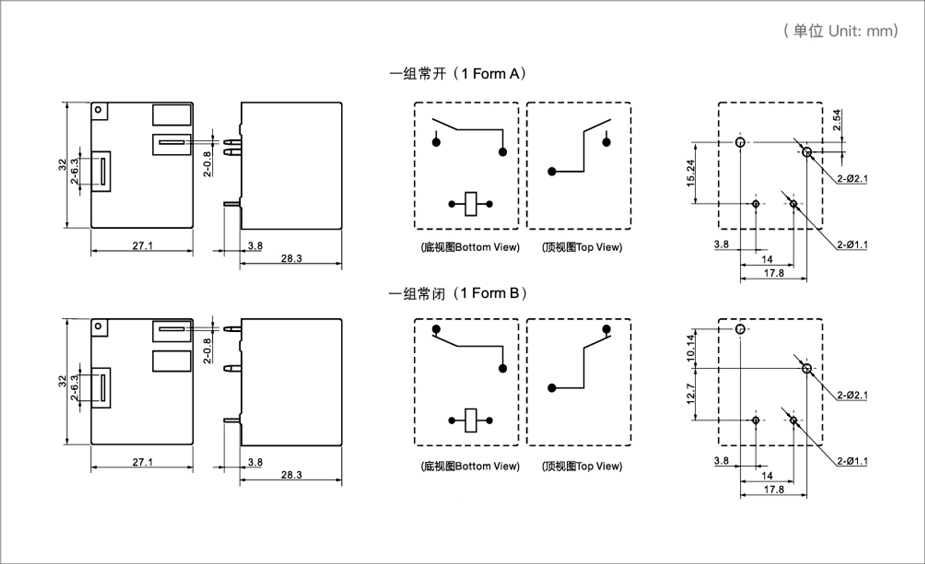

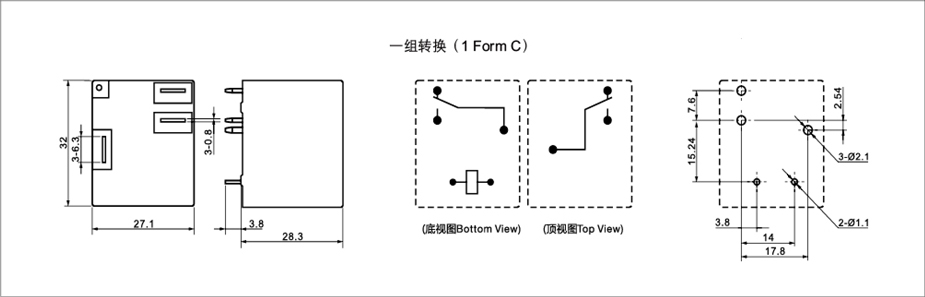

外形尺寸图

备注

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸≤1mm ,公差为±0.2mm ;当外形尺寸在1-5mm之间时,公差为±0.3mm ;当外形尺寸>5mm时,公差为±0.4mm ;

(2)安装孔尺寸中未注尺寸公差的均为±0.1mm

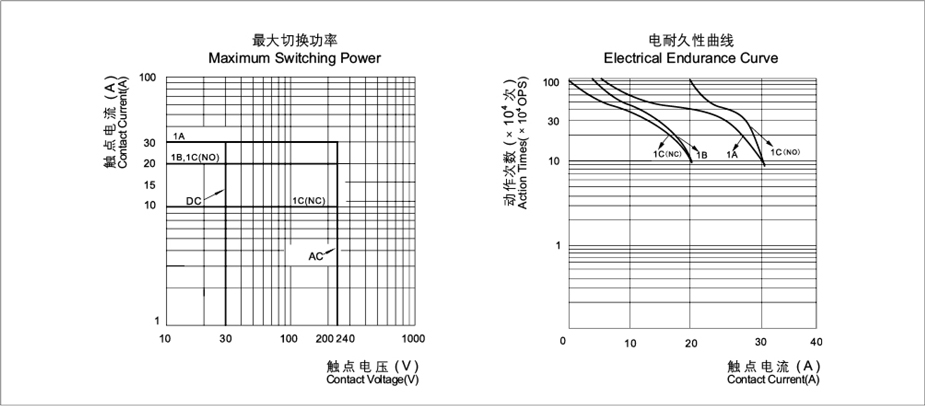

性能曲线图

声明：

本产品规格书仅供客户使用时参考，若有更改，恕不另行通知。客户应根据具体的使用条件选择与之相匹配的产品。若有疑问，请与弘正联系获取更多的技术支持，但产品选型责任由客户承担。
