弘正电气股份有限公司

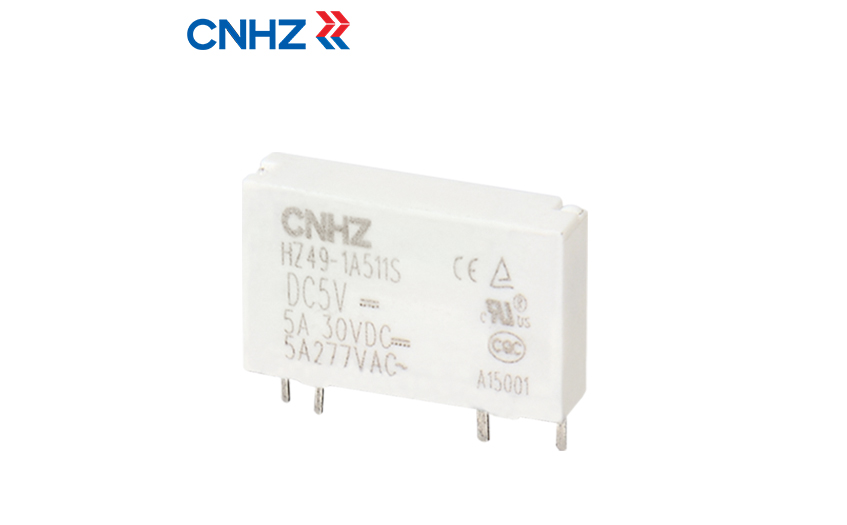

特性

■5A触点切换能力

■触点和线圈间介质电压3kV

■超薄、超小型(宽仅5mm,高仅12.5mm)

■高灵敏度,功耗仅为0.12V

■满足IEC61 131-2加强绝缘要求

■爬电距离、空气距离大于3.5mm

■配有多种插座可供选择

■UL绝缘等级: F级绝缘等级可供选择

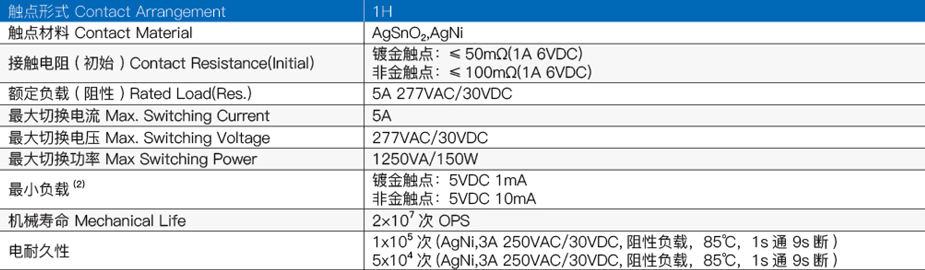

触点参数

备注:

(1)上述值均为初始值;

(2)上述最小负载是参考值，适用于常温常湿常压的环境，该参考值会根据通断频率、环境条件和期望的寿命的不同而改变，因此请在使用前用实际负载进行确认试验。

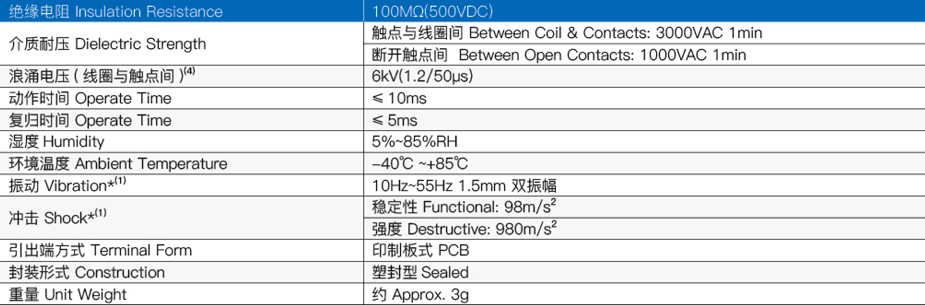

性能参数

备注:

(1)上述值均为初始值;

(2)线圈温升详见性能曲线图;

(3)UL绝缘等级: F级、B级、A级;

(4)触点指的是动触点。

线圈参数

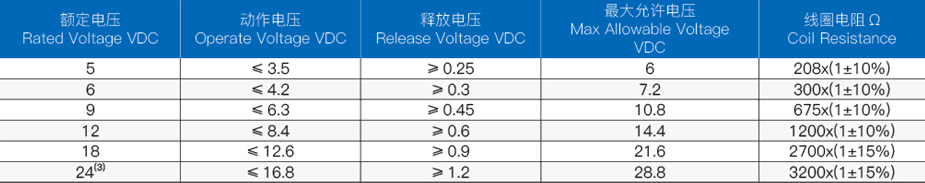

线圈规格表

备注:

(1)上述值为初始值;

(2)最大电压是指继电器线圈在短时间内能够承受的最大电压值;

(3)24VDC, 120mW规格也有提供,详见订货标记;

(4)以上所有的参数是在继电器的引出脚朝下位置时测试出来的；引出脚为其它方向时，动作和释放电压的变化幅度为5%，如当继电器的引出脚是横向时，最大动作电压是额定电压的75%。

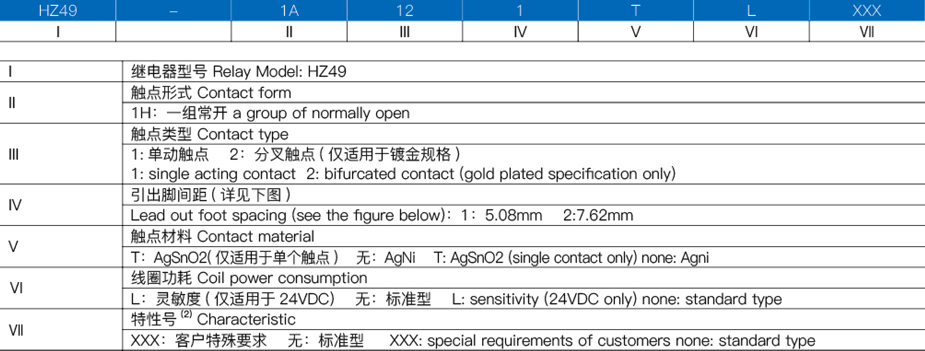

订货标记示例

备注:

(1)当继由器装入PCB板焊接后，如需进行整体清洗或表面处理，请于我司联系，以便商定合适的焊接条件、合适的产品规格;

(2)客户特殊要求由我司评审后,按特性号的形式标识。

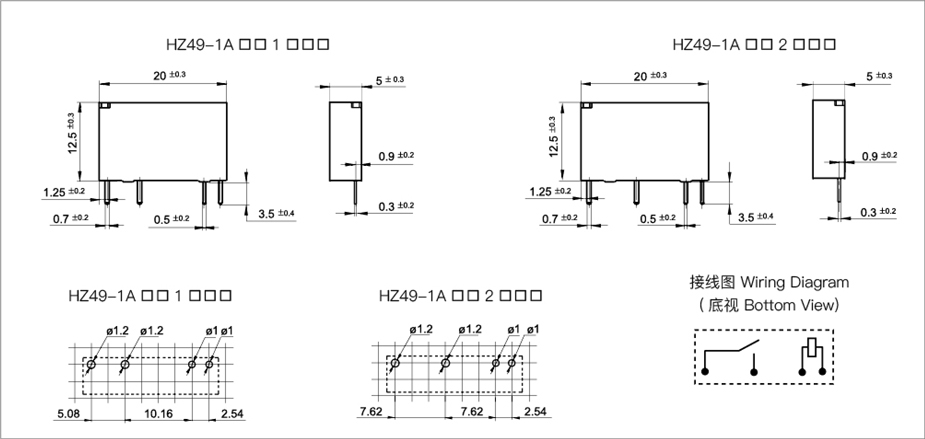

外形尺寸图

备注:

(1)产品外形图的引脚标注尺寸为沾锡前尺寸(沾锡后会变大),安装孔尺寸为推荐的PCB板孔的设计尺寸,具体PCB板孔设计尺寸可根据产品实物进行测绘、调整;

(2)产品部分外形尺寸未注尺寸公差,当外形尺寸≤1mm,公差为±0.2mm;当外形尺寸在(1-5)mm之间时,公差为±0.3mm;当外形尺寸>5mm,公差为±0.4mm;

(3)安装孔尺寸中未注尺寸公差为±0.1mm;

(4)网格宽度为2.54mm

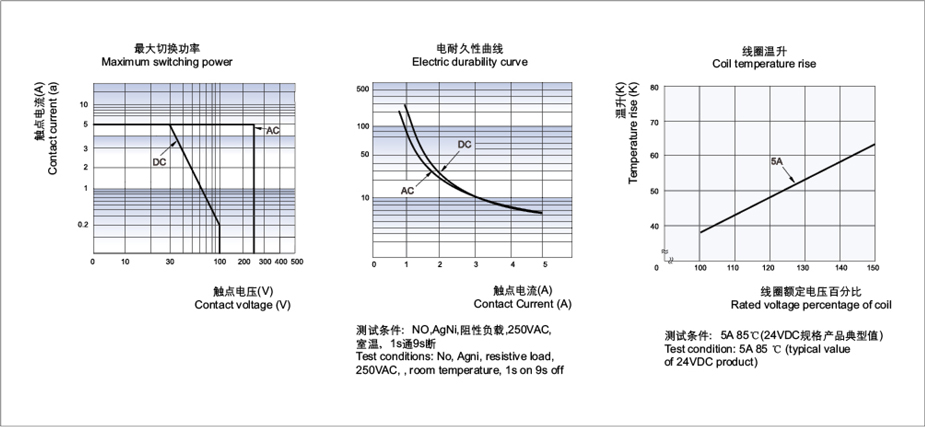

性能曲线图
