弘正电气股份有限公司

特性

■20A触点切换能力

■低高度，仅为15.7mm

■多种触点形式可供选择

■配有多种插座可供选择

■外形尺寸29x12.7x15.9mm

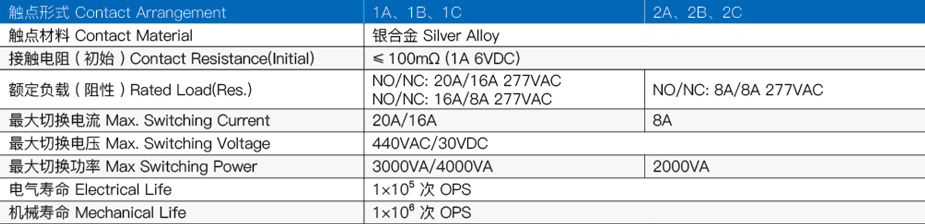

触点参数

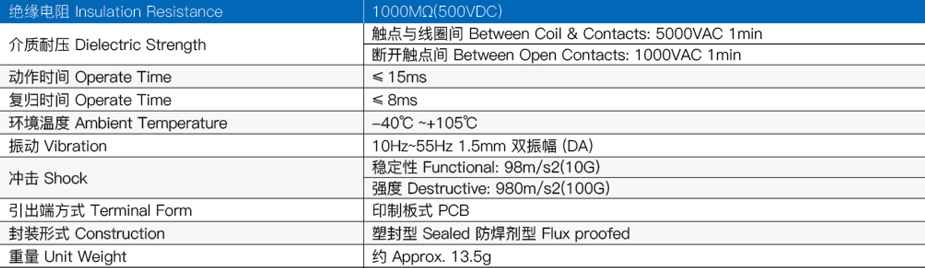

性能参数

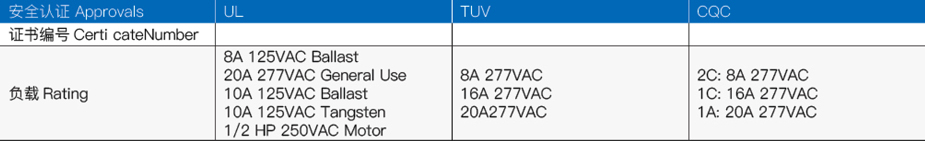

安全认证

线圈规格表

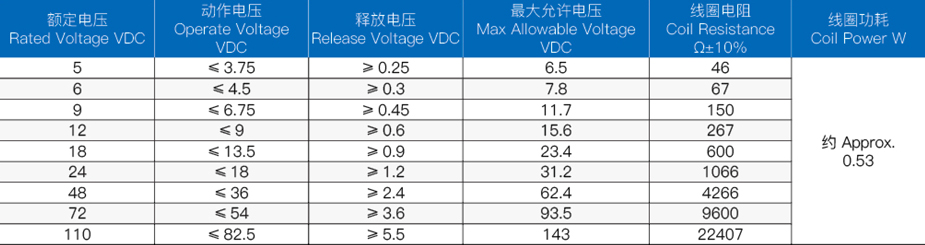

灵敏型

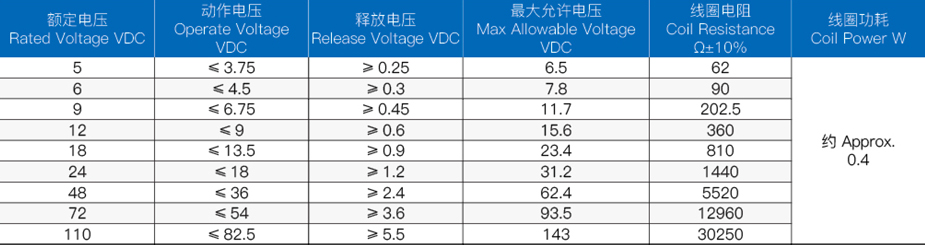

标准型

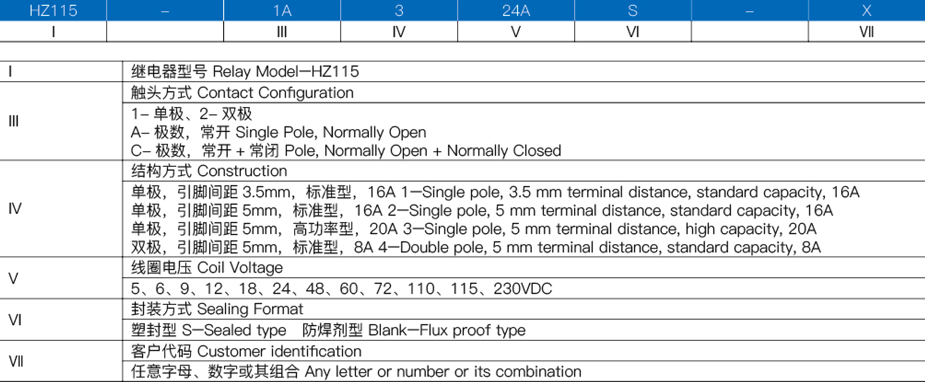

订货标记示例

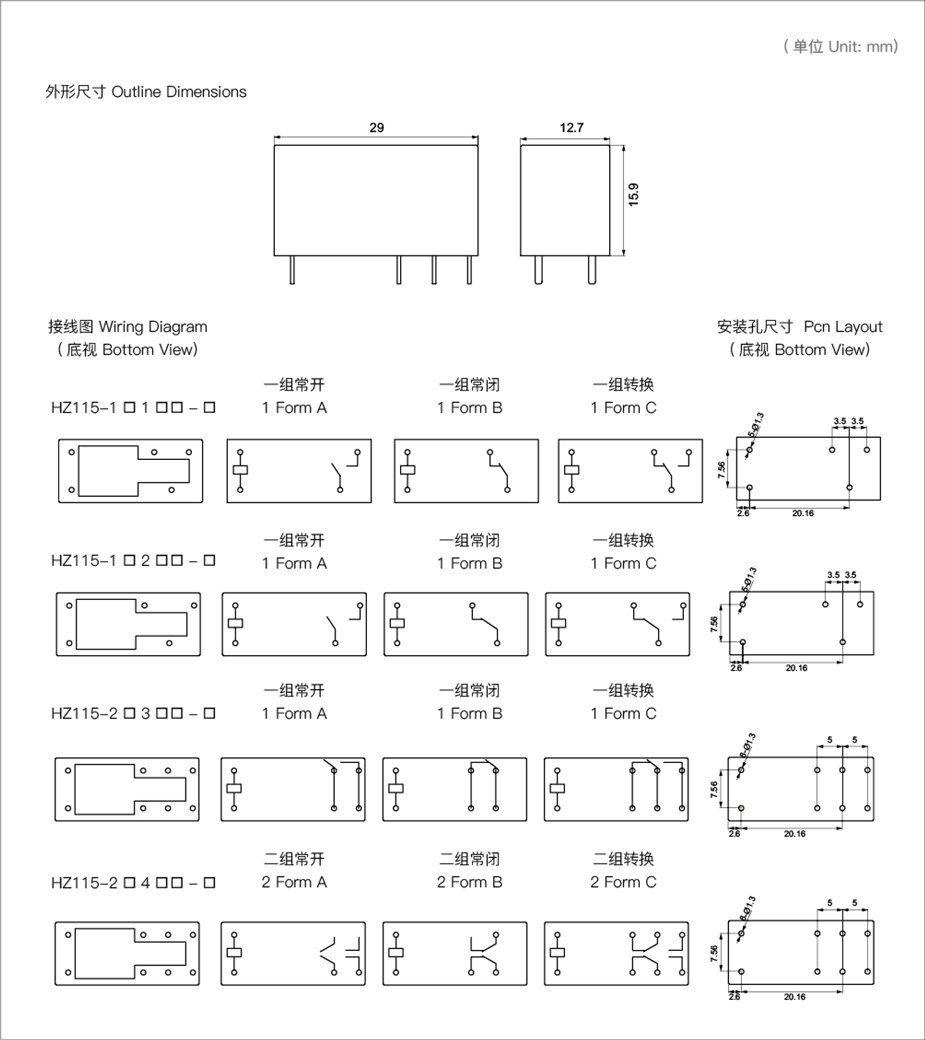

外形尺寸图

备注:

(1)产品部分外形尺寸未注尺寸公差,当外形尺寸≤1mm ,公差为±0.2mm ;当外形尺寸在1-5mm之间时,公差为±0.3mm ;当外形尺寸> 5mm时,公差为±0.4mm;

(2)安装孔尺寸中未注尺寸公差的均为±0.1mm

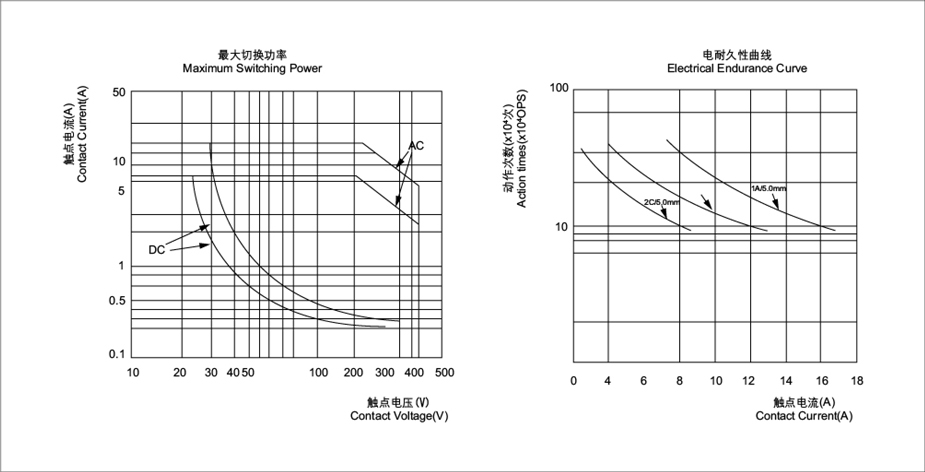

性能曲线图

声明:

本产品规格书仅供客户使用时参考,若有更改,恕不另行通知。客户应根据具体的使用条件选择与之相匹配的产品。若有疑问,请与弘正联系获取更多的技术支持,但产品选型责任由客户承担。
